# Virtual Texture 解析

1. FVirtualTextureSystem 是整个 Virtual Texture 的管理类，几乎所有的 VT 系统的操作都会通过他来进行调度。
2. FVirtualTextureSpace 用来管理 Page table 的，其数量上有明显的上限，只有 16 个。一个 Page table 资源对应一个 FVirtualTextureSpace 对象。这里限制的原因应该是标志位的限制，我们在 FeedBack 中仅有 4 位留给我们判断属于哪个 Page table。
3. FVirtualTexturePhysicalSpace 用来管理 Physical Texture 部分。Physical Texture 的数量是没有限制的。引擎会把所有拥有相同 FVTPhysicalSpaceDescription 且没有勾选 bSinglePhysicalSpace (主要用于 RVT) 的将放入一个 PhysicalSpace。这个过程是引擎自动判断的，需要注意的是，share PhysicalSpace 和 share Pagetable 是矛盾的，因为 share PhysicalSpace 就意味着 Physical Address 不能是一样的，所以 Page Table 无法 share（但可以分布在一个 texture 的不同 channel 里）。
4. FAdaptiveVirtualTexture 用来管理 Indirect 部分。在后面我们讲到。

整个 Virtual Texture 的流程几乎都在各自 renderer 中体现出来。在 Render 中主要的步骤其实有三步

1. 在 Render 开始阶段对 FVirtualTextureSpace 管理的固定数量的 Page table 进行判断，通过 bNeedToAllocatePageTable 看是否需要渲染资源的创建。也就是创建新的 Page table 资源，这个 page table 最多 16 张
2. 更新整个 VT 系统，包括解析 FeedBack，更新 pagetable 和 physical texture。
3. 在 Basspass 之后，我们读取在 Basspass 中写入的 feedback，供下一帧使用

# FeedBack

FeedBack 是我们分析当前屏幕中，使用 VT 的具体情况。UE4 中并没有单独的 VT feedback Pass，而是在材质 Shader 的最后调用 FinalizeVirtualTextureFeedback 将当前帧的 Request Page 信息 写入 feedback UAV Buffer。

从 RenderDoc 中我们可以看到是在 Basepass 中进行的写入操作，其默认空值是 FFFFFFFF。如果这个物体的材质没有采样 VT，那么它就不会写 FeedBack，也就是默认值 0xFFFFFFFF。

# 生成 FeedBack

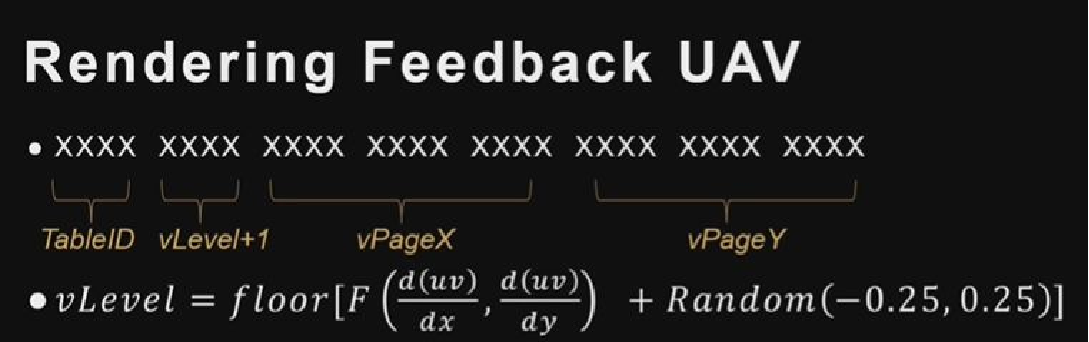

1. TableID：FeedBack 所在的像素块的纹理对应的 PageTable 的 ID。因为我们在材质中采样这个贴图的时候，我们是知道我们这个 pageTable 的 ID 的。（16 个 PageTable）
2. vPageX：所在 PageTable 中的 X 坐标，根据 UV，Tile 数量和 PageTable 偏移求出来。
3. vPageY：所在 PageTable 中的 Y 坐标，根据 UV，Tile 数量和 PageTable 偏移 求出来。
4. vLevel：这里并不是简单的 Mipmap，因此 UE 换了个名称叫做 vLevel。做法是当前的 Mipmap + 一个随机值，这样的话在静止画面下，这个值实际上是一个区间，每帧我们的 vLevel 就是不同的，这样，我们就能根据 TAA 来做一些混合操作。

Feedback 是和 basepass 同时进行的，在 Basspass 之后我们将回读这个 Buffer，提供给下一帧的 update 进行分析和使用。

# Update

在 FVirtualTextureSystem 中，最为关键和重要的步骤我们大致分为 5 个流程来进行。

# 解析 FeedBack

这里进行将 Feedback 解析，将其转化位一个名为 FUniquePageList 的数据结构中。FUniquePageList 内部是一个 Hash Table，通过 hash Page Request 得到 Page 的索引并进行累加次数，进而统计每个 Page 出现的次数。

这里的解析是实际上根据解析数量的不同可以进行多线程的操作，比如规定每一万个数据划分一个线程进行处理。这里我们按单线程的方案进行讲解。

# 生成 UniqueRequest

我们得到的 FUniquePageList 并不是一个具备操作性的数据集，因为它只记录了出现的 Page 和 Tile 出现的次数，我们还需要知道这里面数据的是否需要更新。我们这里将 FUniquePageList 数据转化为能够为我们提供更多信息的 UniqueRequest 数据。

从上图我们可以看出，整个 UniqueRequest 内部有多种的请求类型，例如：

1. LoadRequest：这一帧需要画它，需要把这个 Tile 加载进来。这是用来更新 Physical Texture 的。
2. MappingRequest：和 LoadRequest 对应，不过它记录的是用来更新 PageTable 的数据，需要在 LoadRequest 完成后执行。
3. DirectMappingRequest：physical texture 存在，直接将 physical address 写入 PageTable。
4. ContinuousUpdateRequest：在 RVT 中可以设置，这个 Tile 是否需要持续更新，每帧都会去更新这个 tile。

# 加载和 sort 策略

当我们获取了所有的更新数据之后，我们将进行加载排序，这是因为我们需要对加载的优先级进行判断，而不是一股脑的都在同一帧处理大量的数据。如果把所有需求都在同一帧进行加载，这将会导致相当大的卡顿。简单的介绍我们的排序策略。

1. 当 Physical Texture 没有空间时，我们采用的卸载策略为 LRU，优先替换最久未访问并且 Mip 分辨率最低的 Block。我们每帧都会把当前的帧数，根据 feedback 的返回数据对使用到的 Physical Texture 进行写入。也就是说每个 Physical Texture 都保留最近一次使用到的帧数，从而能够进行判断谁是最久没有被使用到的。
2. 我们每帧最大的加载量为 64，我们将计算所有的 LoadRequest 的优先级，如果一帧里面的请求过多，只接受优先级前 64 个。
3. 如果想要加载低 mipmap，需要加载这个贴图高几个 mipmap 的贴图。也就是说，我们优先加载比需要的这个贴图 mipmap 等级高的贴图，这是为了降低渲染压力。物理贴图块会分帧渲染，每帧只渲染一部分 Block。当最低级的 Mip 都没有时，实际上分帧之后加载速度仍然是非常快的，对分帧加载这个过程也是基本无感知的。
4. 如果出现的次数特别多，那么我们会把他设置为我们最高优先级，如果是普通的次数，我们的

# SubmitRequests 和 Finalize

当我们把需要在这一帧操作的 request 筛选出来后，将提交我们的 Requests。其会更新我们的 PageTable 和 Physical Texture。

UE4 并未使用 Compute pipeline 来更新 PageTable Texture，而是通过 Graphics Pipeline 在 VS 中生成，在 PS 中存储到 PageTable RenderTarget，并且使用 Instancing Rendering 的方式，最多一次处理 16 个 PageTable Quad，这样处理与 CS 基本相同。

而我们的 Physical Texture 则根据自己不同的 IVirtualTextureFinalizer 类型进行不同的 Finalize 操作。传统的 svt 对应的 FVirtualTextureUploadCache 将硬盘里的数据直接进行拷贝到对应的 Physical Texture 区域。而 Runtime 的 FRuntimeVirtualTextureFinalizer 将会启用 RDG 渲染那块区域最后进行 Copy 到对应的 Physical Texture 区域。

# 采样

VirtualTexture 的采样数据跟普通的贴图采样不同。其主要分为两部分，第一部分是获得对应的 PageTable ，第二步是根据 PageTable 的值采样我们的 physical Texture 。这两个函数操作都是在我们的 BasePass 中，其中在 TextureLoadVirtualPageTable 中不仅采样整个点的 PageTable ，而且还进行了 FeedBack 的写入。我们以 RVT 位例子。

第一个函数的参数，这个是和材质中这个贴图的一一对应的 PageTable。存储在 Material uniform 里面。因此我们可以直接进行他的采样。

# TextureLoadVirtualPageTable

通过 TextureComputeVirtualMipLevel 函数计算 RVT 的 mipLevel，为了实现较好的混合效果，这里根据当前帧 Id 生成交错的随机 noise 扰动 level。4bit 得到 mipLevel，最多 16 级（0~15）

# TextureVirtualSample
