# Rigid body

Untitled

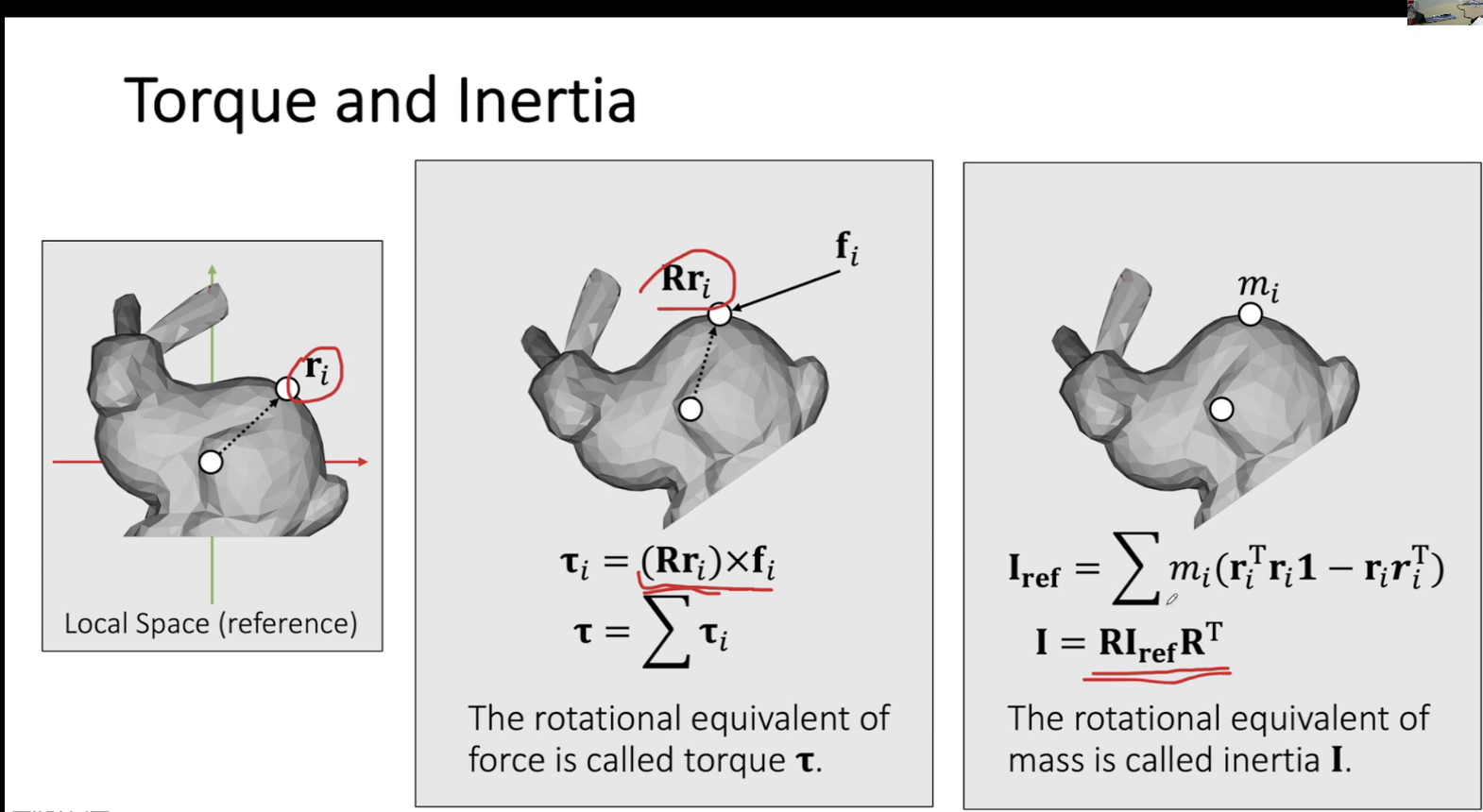

角速度 = 点的 vector *rotate matrix（随着力矩变化而变化）cross force vector，就是旋转轴，抵抗质量总和起来是因为每个质量离力矩不同所产生抵抗不同，旋转矩阵 R 每一帧随着力矩改变

角速度质量 I ref 是所有顶点质量的总和
ri 转置矩阵乘 ri 是等于 ri 长度 1 为单位矩阵

# Impose 碰撞

Impose 方法致力于即时的反应，并且考虑了库伦定律的作用，因此计算摩擦相对容易。

Impose 方法认为刚体满足其最基本的定义：无法产生形变，因此 impose 方法严格按照碰撞方程进行。

Untitled

假设发生碰撞，则 impose 方程将进行位移计算，将物体排斥出表面，但注意此时并没有进行速度更新，仅仅是将其向移出表面的方向进行了位移。

然后计算速度，通过碰撞方程我们知道：刚体发生弹性碰撞，法向速度方向反转，切向方向不变。同时我们考虑非弹性碰撞的情况，因此将速度反转值加上系数 a。得到方程如图：

Untitled

注意事项：

  1. 如果有多个顶点判断发生了碰撞，那么我们将使用他们的平均值进行碰撞分析
  2. 由于重力的存在，因此碰撞方程可能会导致物体出现抖动的情况，我们可以降低速度反向的系数 μ 来减少抖动的情况（简单来讲就是尽量让重力与反向均衡，但由于大部分情况下并不能和现实一样紧紧的贴住物体表面或是计算很微小的抖动，因此人类的模拟常常会来回跳跃）
  3. 我们可以用矩阵表示叉乘

Untitled

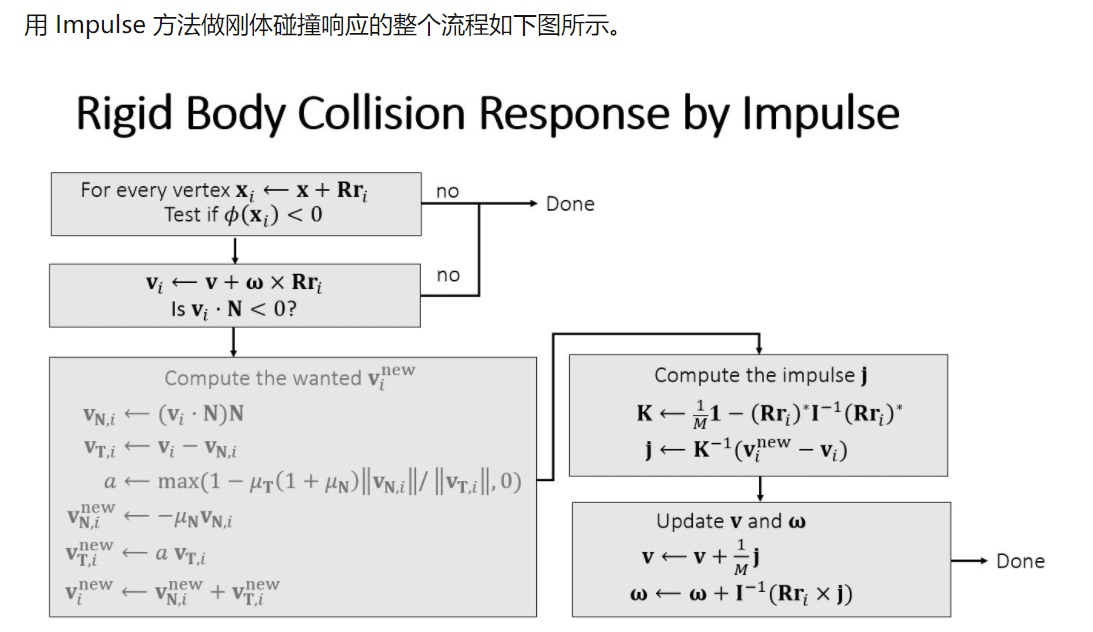

impulse 方法整个流程 μn 是摩擦系数

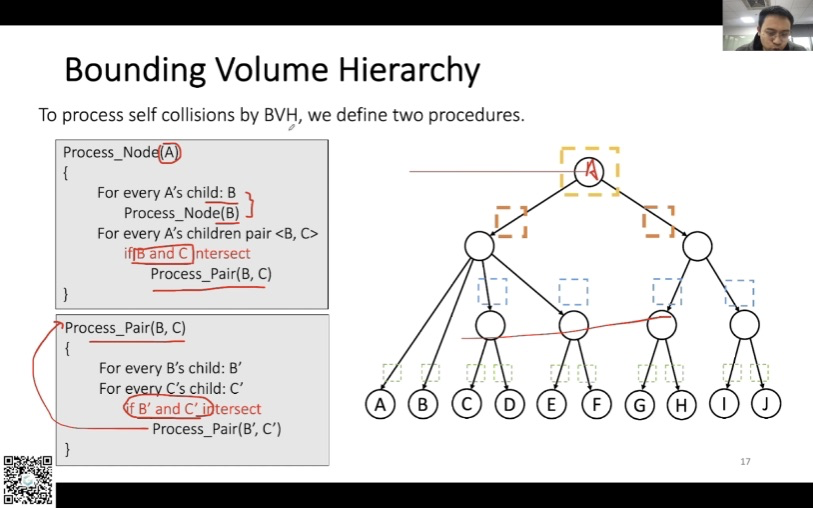

碰撞检测，把面存到 grid3d 里面，然后用 aabb 做自碰撞或者与其他碰撞

Untitled

Untitled

Untitled

# Penalty 碰撞

方法优点：容易实现，计算简单。

方法缺点：难以计算碰撞摩擦

特点：异步计算

原理为：如果有碰撞，就在一点产生一个力将物体弹出，这个力通常是转轴法向（为了最大化弹出）。

overshooting 问题：

如果物体足够大，k 值（我们经常设的非常大）足够大，那么很有可能物体异步计算后利用较小的力却获得了一个较大的反馈力值，造成强烈的反弹（通常我们不希望如此）。

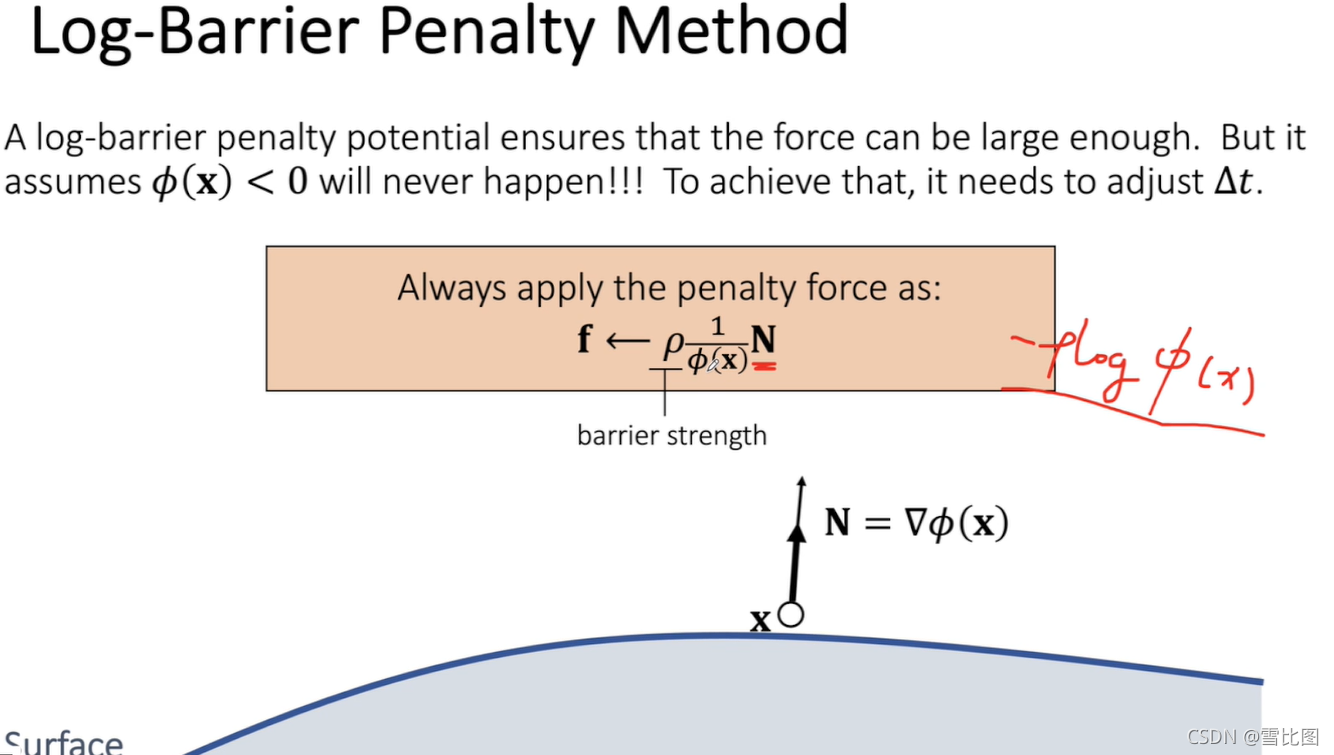

这里介绍了一种利用 log 抑制过度增长的方法

Untitled

N 是碰撞体的法向量 Vn 是物体的速度 μ 是弹性系数，限制在 0 到 1，a 是摩擦系数

# Shape matching for RBD

大致分为两步：

1、不控制点的运动，令其进行自由运动直到发生碰撞或摩擦

2、利用刚体约束条件将形状恢复

Untitled

质心位置 c 和旋转矩阵 R 我们是不知道的，而模拟后每个点的坐标为 yi 下 x 是 position

# 代码

unity
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
using UnityEngine;
using System.Collections;

public class Rigid_Bunny : MonoBehaviour
{
	public bool launched 		= false;
	public float dt 			= 0.015f;
	public Vector3 v 			= new Vector3(0, 0, 0);	// velocity
	public Vector3 w 			= new Vector3(0, 0, 0); // angular velocity
	public bool isGravity		= false;
	private Vector3 gravity		= new Vector3(0.0f, 0.0f, 0.0f);

	float mass;                                 // mass
	float mass_inv;
	Matrix4x4 I_ref;							// reference inertia

	float linear_decay	= 0.999f;				// for velocity decay
	float angular_decay	= 0.98f;
	float restitution 	= 0.5f;					// for collision

	// Use this for initialization
	void Start ()
	{
		Mesh mesh = GetComponent<MeshFilter>().mesh;
		Vector3[] vertices = mesh.vertices;

		float m=1;
		mass=0;
		for (int i=0; i<vertices.Length; i++)
		{
			mass += m;
			float diag=m*vertices[i].sqrMagnitude;
			I_ref[0, 0]+=diag;
			I_ref[1, 1]+=diag;
			I_ref[2, 2]+=diag;
			I_ref[0, 0]-=m*vertices[i][0]*vertices[i][0];
			I_ref[0, 1]-=m*vertices[i][0]*vertices[i][1];
			I_ref[0, 2]-=m*vertices[i][0]*vertices[i][2];
			I_ref[1, 0]-=m*vertices[i][1]*vertices[i][0];
			I_ref[1, 1]-=m*vertices[i][1]*vertices[i][1];
			I_ref[1, 2]-=m*vertices[i][1]*vertices[i][2];
			I_ref[2, 0]-=m*vertices[i][2]*vertices[i][0];
			I_ref[2, 1]-=m*vertices[i][2]*vertices[i][1];
			I_ref[2, 2]-=m*vertices[i][2]*vertices[i][2];
		}
		I_ref [3, 3] = 1;
		mass_inv = 1/mass;
	}

	Matrix4x4 Get_Cross_Matrix(Vector3 a)
	{
		//Get the cross product matrix of vector a
		Matrix4x4 A = Matrix4x4.zero;
		A [0, 0] = 0;
		A [0, 1] = -a [2];
		A [0, 2] = a [1];
		A [1, 0] = a [2];
		A [1, 1] = 0;
		A [1, 2] = -a [0];
		A [2, 0] = -a [1];
		A [2, 1] = a [0];
		A [2, 2] = 0;
		A [3, 3] = 1;
		return A;
	}

	// In this function, update v and w by the impulse due to the collision with
	//a plane <P, N>
	void Collision_Impulse(Vector3 P, Vector3 N)
	{
		// P 是平面的位置，N是平面的法相
		// Collision Detection
		Vector3 x = transform.position;
		Matrix4x4 R = Matrix4x4.Rotate(transform.rotation);
		Matrix4x4 I = R * I_ref * R.transpose;
		// 遍历顶点
		Mesh mesh = GetComponent<MeshFilter>().mesh;
		Vector3 avg_r = new Vector3();
		int collision_num = 0;
		Vector3[] vertices = mesh.vertices;
		for (int i = 0; i < vertices.Length; i++)
        {
			Vector3 Rr_i = R * vertices[i];
			float sdf = PlaneSignedDistanceFunction(x + Rr_i, P, N);
			if (sdf<0)// sdf < 0说明发生了碰撞
            {

				Vector3 r_i = vertices[i];

				avg_r += r_i;
				collision_num++;
			}
        }
		if (collision_num == 0)
			return;

		avg_r /= collision_num;
		//Debug.Log(avg_x);

		//  计算新的速度
		Vector3 ri = avg_r;
		Vector3 vi = v + Vector3.Cross(w, R * ri);
		if (Vector3.Dot(vi, N) < 0)
		{
			Vector3 v_Ni = Vector3.Dot(vi, N) * N;
			Vector3 v_Ti = vi - v_Ni;
			Vector3 v_new_i = v_Ni + v_Ti;
			float mu_N = restitution;
			float mu_T = 0.1f;
			float a = Mathf.Max(1 - (mu_T * (1 + mu_N) * v_Ni.magnitude / v_Ti.magnitude), 0);
			v_Ni = -mu_N * v_Ni;
			v_Ti = a * v_Ti;
			v_new_i = v_Ni + v_Ti;

			// 计算矩阵K
			Matrix4x4 crossRri = Get_Cross_Matrix(R * ri);
			Matrix4x4 Identity = Matrix4x4.identity;
			Identity[0, 0] = mass_inv;
			Identity[1, 1] = mass_inv;
			Identity[2, 2] = mass_inv;
			Identity[3, 3] = mass_inv;
			Matrix4x4 K = MatrixSubtraction(Identity, crossRri * I.inverse * crossRri);

			// 计算j
			Vector3 J = K.inverse * (v_new_i - vi);

			// 每一个点都有重力，但是下面的点受力后速度会反弹
			v += J * mass_inv;
			Vector3 dw = I.inverse * crossRri * J;

			//角速度会发生突变
			w += dw;
			Debug.Log(w);
		}

		//Vector3 ri = avg_x;// 这里很重要，要用局部坐标
		//Vector3 vi = v + Vector3.Cross(w, R * ri);

	}

	// Update is called once per frame
	void FixedUpdate ()
	{

		//Game Control
		if (Input.GetKey("r"))
		{
			transform.position = new Vector3 (0, 0.6f, 0);
			restitution = 0.5f;
			launched=false;
		}
		if(Input.GetKey("l"))
		{
			v = new Vector3 (4, 0, 0);
			w = new Vector3(0f, 0f, 0f);
			launched =true;
		}


		if (launched)
		{
			// Part I: Update velocities
			// LeapForg
			if (isGravity)
				gravity = new Vector3(0.0f, -9.8f, 0.0f);
			else
				gravity = new Vector3(0.0f, 0.0f, 0.0f);
			v = v + gravity * dt/2;

			// Part II: Collision Impulse
			Collision_Impulse(new Vector3(0, 0.01f, 0), new Vector3(0, 1, 0));
			Collision_Impulse(new Vector3(2, 0, 0), new Vector3(-1, 0, 0));

			if (v.magnitude <= 0.01)
				v = new Vector3();
			if (w.magnitude <= 0.01)
				w = new Vector3();

			// Part III: Update position & orientation
			//Update linear status
			Vector3 x = transform.position;
			x += v * dt;
			v = v + gravity * dt / 2;
			//Update angular status
			Quaternion q = transform.rotation;
			Quaternion dq = new Quaternion(dt * 1 / 2 * w.x, dt * 1 / 2 * w.y, dt * 1 / 2 * w.z, 0) * q;
			q = QuaternionAdd(q, dq);
			//q.Normalize();

			// Part IV: Assign to the object
			transform.position = x;
			transform.rotation = q;
			w *= angular_decay;
			v *= linear_decay;

		}
	}
	Quaternion QuaternionAdd(Quaternion q1, Quaternion q2)
	{
		return new Quaternion(q1.x + q2.x, q1.y + q2.y, q1.z + q2.z, q1.w + q2.w);
	}

	float PlaneSignedDistanceFunction(Vector3 x, Vector3 P, Vector3 N)
    {
		return Vector3.Dot((x - P), N);
    }
	Matrix4x4 MatrixMultiplication(float k, Matrix4x4 m)
    {
		m[0, 0] *= k;
		m[0, 1] *= k;
		m[0, 2] *= k;

		m[1, 0] *= k;
		m[1, 1] *= k;
		m[1, 2] *= k;

		m[2, 0] *= k;
		m[2, 1] *= k;
		m[2, 2] *= k;

		m[3, 3] = 1;

		return m;
    }

	Matrix4x4 MatrixSubtraction(Matrix4x4 m1, Matrix4x4 m2)
	{
		m1[0, 0] -= m2[0, 0];
		m1[1, 0] -= m2[1, 0];
		m1[2, 0] -= m2[2, 0];
		m1[3, 0] -= m2[3, 0];

		m1[0, 1] -= m2[0, 1];
		m1[1, 1] -= m2[1, 1];
		m1[2, 1] -= m2[2, 1];
		m1[3, 1] -= m2[3, 1];

		m1[0, 2] -= m2[0, 2];
		m1[1, 2] -= m2[1, 2];
		m1[2, 2] -= m2[2, 2];
		m1[3, 2] -= m2[3, 2];

		m1[0, 3] -= m2[0, 3];
		m1[1, 3] -= m2[1, 3];
		m1[2, 3] -= m2[2, 3];
		m1[3, 3] -= m2[3, 3];

		return m1;
	}
}
